Gate hook with terminal | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| F | R | W | M | ART. NO. | WIRE | THREAD | D1 | D2 | D3 | L1 | MIN - MAX | KG/100 |
| • | GH450306 | 3 - 1/8" | M6 | 12 | 10,5 | 6,4 | 26 | 100 - 130 | 8,9 | |||
| • | GH450306A | 3 - 1/8" | 1/4" | 12 | 10,5 | 6,4 | 26 | 100 - 123 | 8,9 | |||
| • | GH450308 | 3 - 1/8" | M8 | 15 | 13 | 6,4 | 26 | 124 - 164 | 17,4 | |||
| • | GH450308A | 3 - 1/8" | 5/16" | 15 | 13 | 6,4 | 26 | 125 - 149 | 16,7 | |||
| • | GH450406 | 4 - 5/32" | M6 | 12 | 10,5 | 7,5 | 28 | 103 - 133 | 9,1 | |||
| • | GH450406A | 4 - 5/32" | 1/4" | 12 | 10,5 | 7,5 | 28 | 103 - 126 | 9,2 | |||
| • | GH450408 | 4 - 5/32" | M8 | 15 | 13 | 7,5 | 28 | 126 - 166 | 17,6 | |||
| • | GH450408A | 4 - 5/32" | 5/16" | 15 | 13 | 7,5 | 28 | 126 - 150 | 16,9 | |||
| • | GH450506 | 5 - 3/16" | M6 | 12 | 10,5 | 9 | 30 | 106 - 136 | 9,6 | |||
| • | GH450506A | 5 - 3/16" | 1/4" | 12 | 10,5 | 9 | 30 | 106 - 129 | 9,6 | |||
| • | GH450508 | 5 - 3/16" | M8 | 15 | 13 | 9 | 30 | 130 - 170 | 18,1 | |||
| • | GH450508A | 5 - 3/16" | 5/16" | 15 | 13 | 9 | 30 | 130 - 154 | 17,4 |

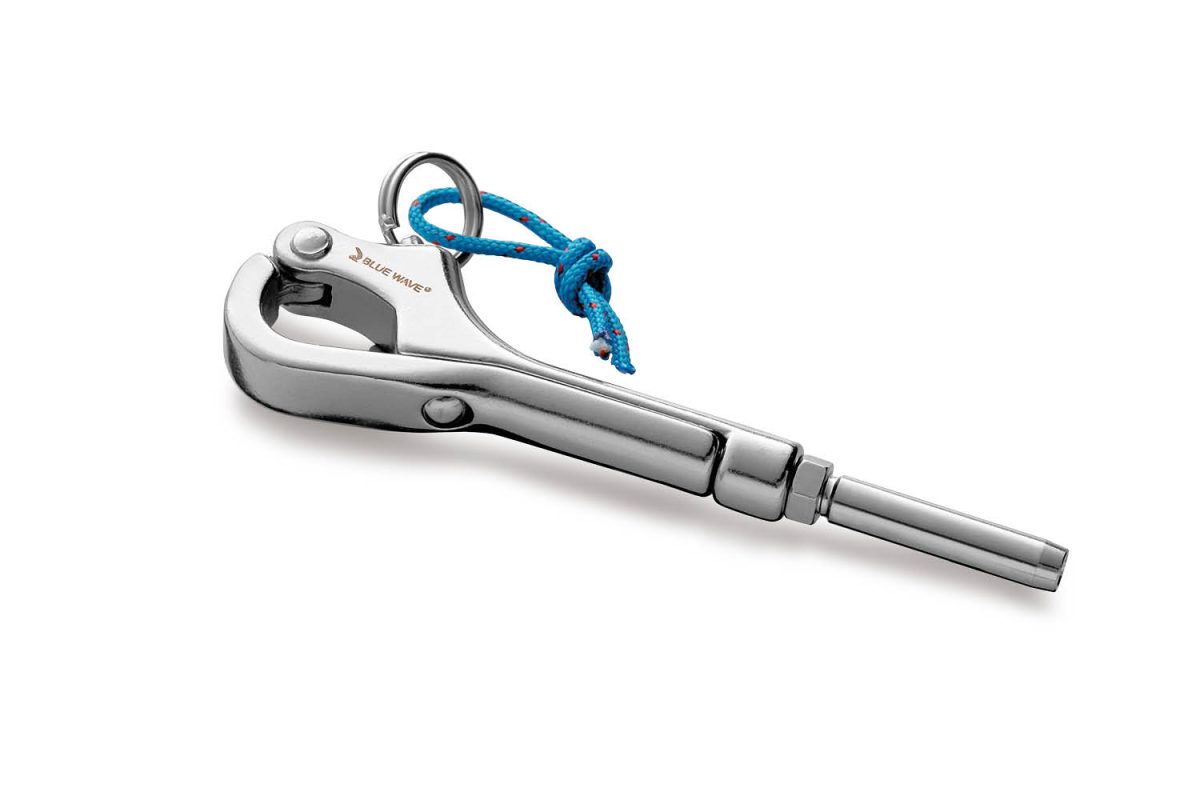

Gate hook with terminal
Technical drawing
